產品概述

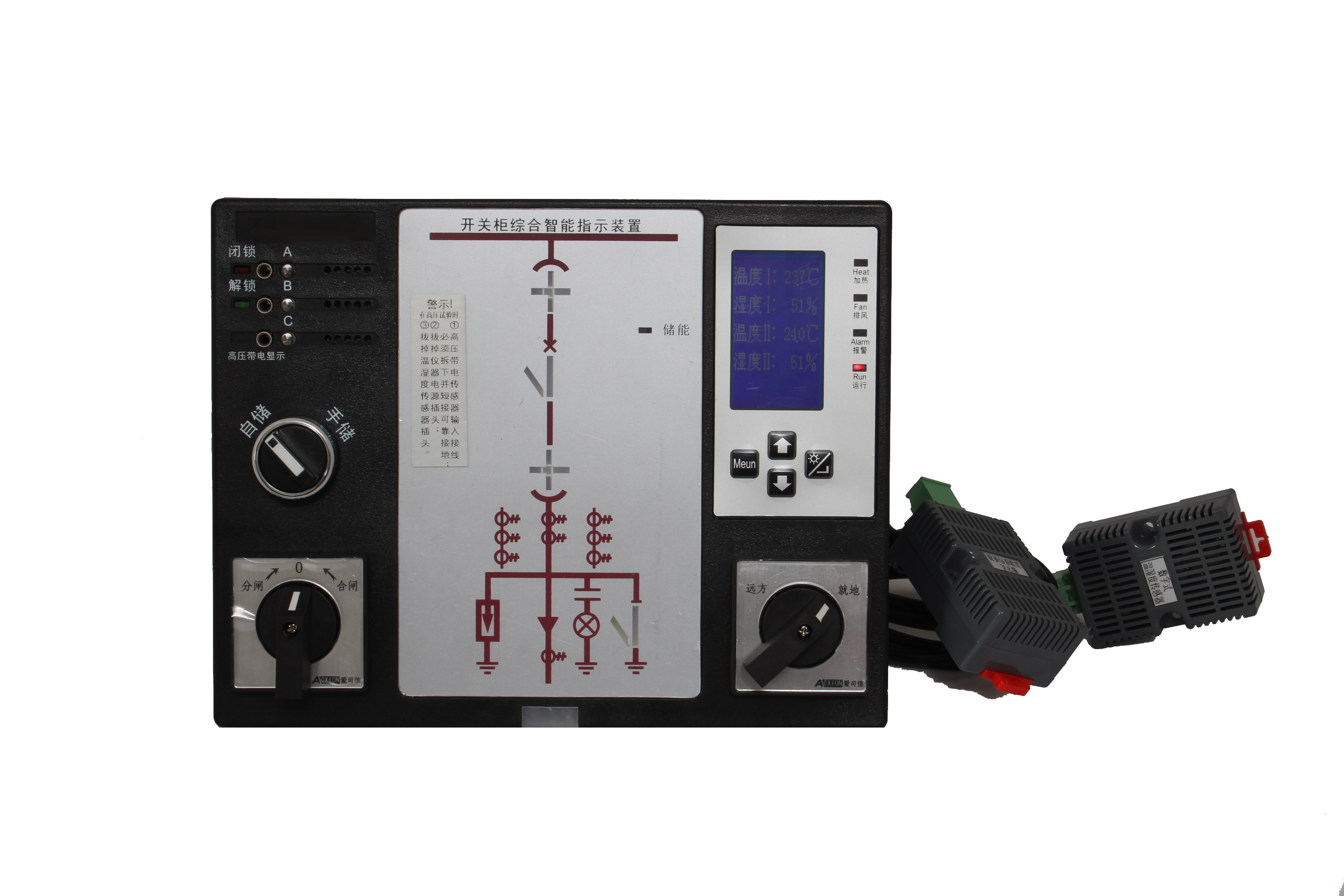

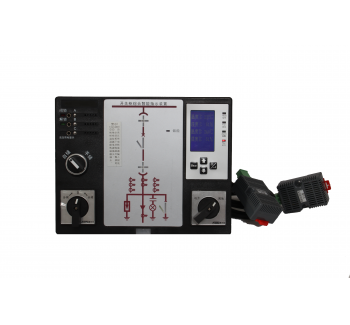

Inavi-C400WL開關柜無線測溫操控裝置是一款適用于高中壓開關柜的高集成產品。本裝置采用雙MCU設計，128*128點陣液晶顯示，性能更穩定，操作界面更友好。

它集一次回路動態模擬圖、斷路器分合閘狀態、手車位置、接地閘刀位置、隔離刀狀態、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖、溫濕度顯示及控制、三相電力參數測量（三相電壓電流、有功無功、功因、頻率、零序分量）、照明輸出、驗電核相等多功能于一體。產品還具有智能語音防誤提示、RS485通訊、事件記錄、斷路器統計、百年日歷、人體感應探頭等擴展功能。用戶可以根據需要組合選配。選用本裝置可取代開關柜上現有的狀態指示燈，帶電指示器，溫控器，多功能電力儀表等設備，簡化面板，美化柜面。集成了無線測溫功能，可以實現對斷路器觸頭及母線等電氣節點溫度的實時監測顯示。預防火災的發生。可直接取代無線測溫裝置。

用戶選用時提供一次方案，我們可以根據用戶實際要求實現動態模擬指示、高壓帶電指示及溫濕度控制等功能的一體化布局，配套裝備于開關柜，這將大大簡化過去開關柜的面板布局。本裝置還配有一個旋鈕開關和兩個萬能轉換開關。

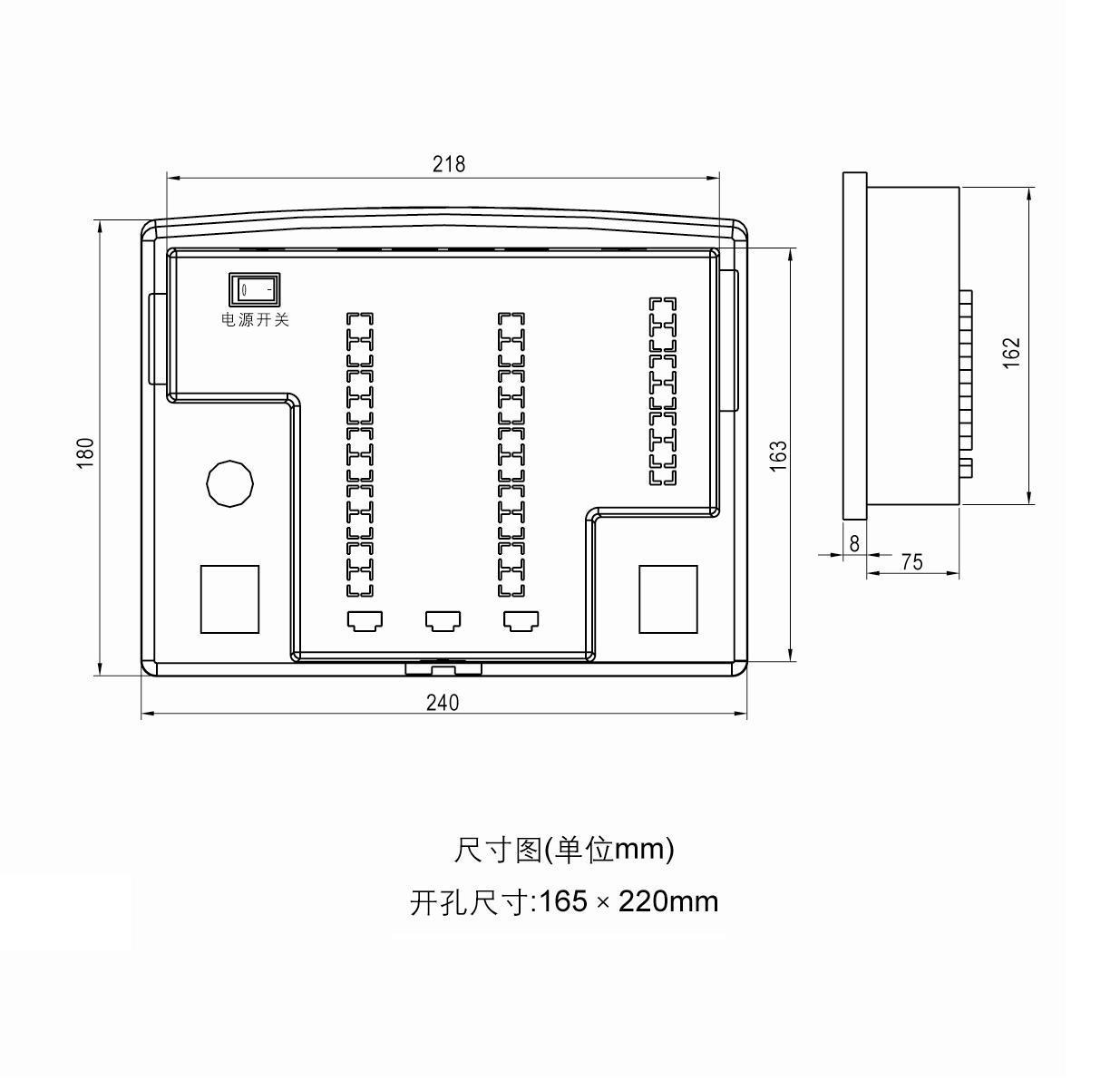

本裝置采用嵌入式面板安裝，插拔式接線端子，安裝和拆卸都很方便快捷。它具有較強的抗干擾能力，簡潔的操作界面。是配套35KV及以下高壓開關柜的理想之選。

技術參數

◆電源：AC/DC 85-265V

功能：

◇128*128點陣液晶顯示  ◇電參測量(三相電壓電流，有功無功，零序分量，功率因數，頻率)

◇按鍵輸入   ◇一次回路動態指示

◇觸頭及母線溫度監測(本裝置最多可連接3路有線溫濕度傳感器和12路無線溫度傳感器)。

◇三相帶電指示及閉鎖輸出(最多可配置兩路帶電顯示)， 4路負載輸出接口

(用戶可根據需要任意組合設置為加熱器或者風機輸出接口,也可以關閉相應輸出接口)

◇DC12V 2mA直流輸出   ◇加熱器斷線指示   ◇負載手動控制   ◇超溫報警輸出

◇防誤語音    ◇RS485通訊   ◇事件記錄(最近1000次操作記錄以及超溫超濕記錄)

◇斷路器統計   ◇百年日歷    ◇人體紅外感應    ◇驗電核相孔

◆操作開關：

◇儲能開關   ◇遠方就地萬轉   ◇分合閘萬轉

用戶可根據實際需要組合。如站用變可選配電壓轉換開關。

◆適用電壓等級：35kV及以下電壓等級。
